| Режимы работы | TCP server, TCP client, UDP server, UDP client |
|---|
| Микроконтроллер | Cortex M0 |
|---|---|
| Тактовая Частота | 48 МГц |
| Память | 64 КБайт |
| Количество портов Ethernet | 1 |
|---|---|
| Стандарт интерфейса | 8 pin RJ45 |
| Скорость порта Ethernet | 10/100 Mbps, MDI/MDIX, auto switch between cross and direct connection |
| Характеристика порта Ethernet | 1 RJ45 |
| Сетевые протоколы | IP,TCP,UDP,DHCP,DNS,HTTP,ARP,ICMP |
| Буфер обмена | Передача: 6K байт; Прием: 4K байт |
| Виды защиты | 2KV electromagnetism isolation Shell insulation blocking |
| Авто MDI/MDIX | ДА |
| Кол-во последовательных портов | 1*RS485 2 провода (A, B, G) |
|---|---|
| Скорость порта | 600~460.8K(bps) |
| Биты данных | 5, 6, 7, 8 |
| Стоп биты: | 1, 2 |
| Chek биты | None, Even, Odd, Space, Mark |
| Контроль потока | Нет |
| ModBus | Нет |
| Буфер | 800 Байт |
| Защита | 2KV electromagnetism isolation Shell insulation blocking |
| Одновременная работа портов | Нет |
| Способ конфигурирования | Web страница/ Программа конфигурирования/ АТ команды на порт |
|---|---|
| Работа в режиме виртуального порта | Да, с помощью программы USR-VCOM |
| Возможность редактирования Web страницы конфигуратора | Да. Высылается по запросу |

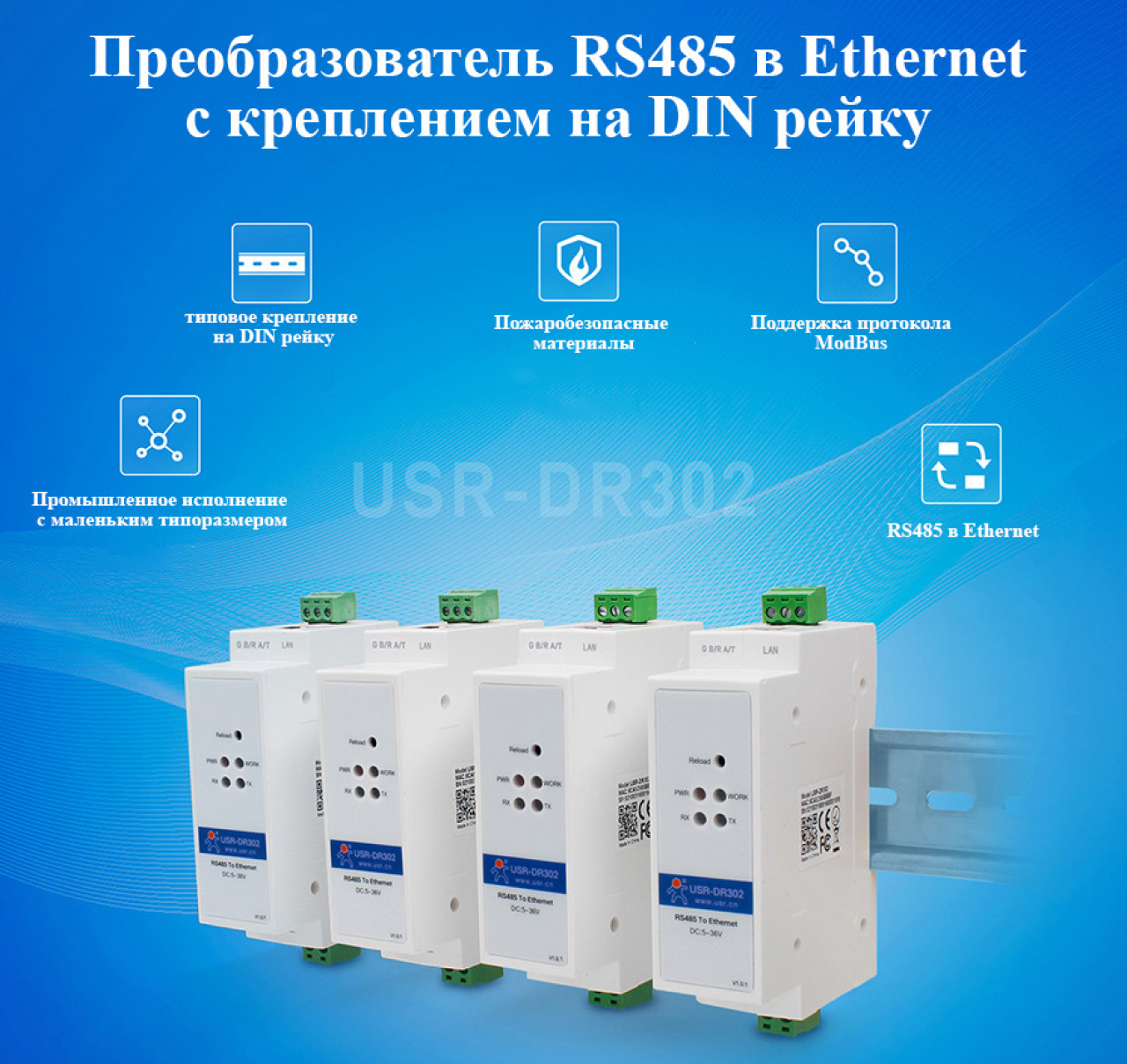

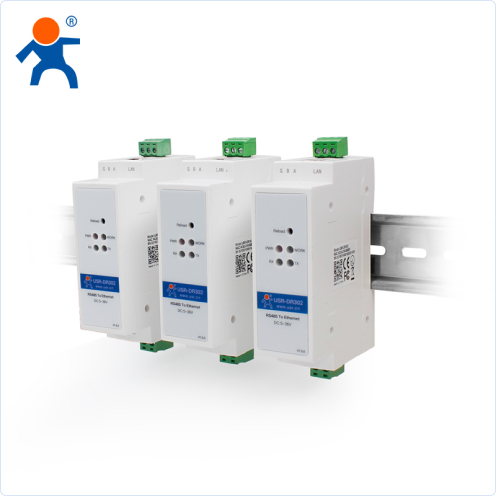

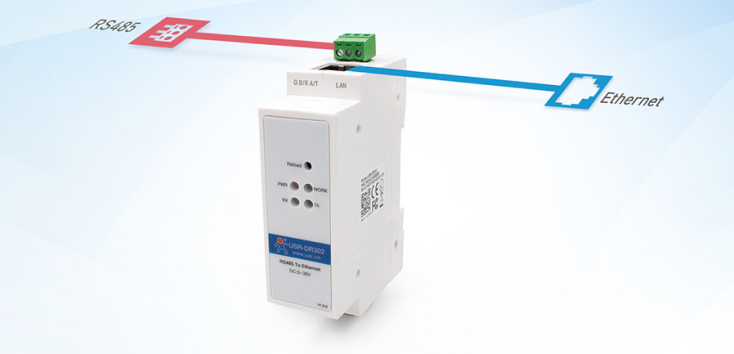

USR-DR302 - это малогабаритный преобразователь RS485 в Ethernet с поддержкой протокола ModBus, в корпусе для установки на DIN рейку, содержит функции двусторонней прозрачной передачи RS485 в Ethernet.
В отличии от модели USR-TCP232-304, кроме способа крепления на DIN рейку, отличается широким диапазоном питающего напряжения 5-36 Вольт постоянного напряжения, что удобно использовать с централизованным питанием щита автоматики установленного на промышленных объектах или щитах узлов учета тепла и электроэнергии.

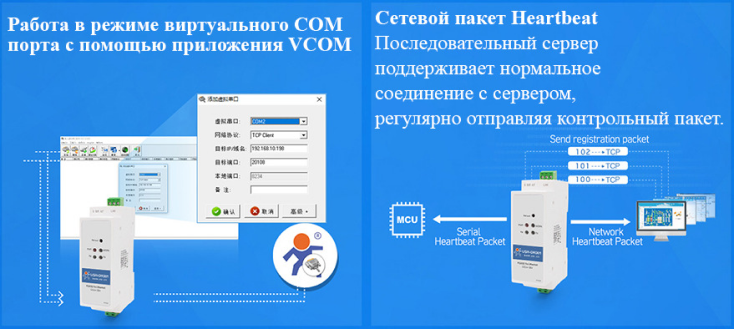

Поддерживает адаптивную скорость 10/100 Мбит / с; имеет промышленный дизайн, малый размер; Огнестойкий материал корпуса PC+ABS пластик, безопасный и надежный при использовании в щитовом оборудовании; настраивается функция перезапуска по таймауту, получение IP-адреса DHCP, функция разрешения доменного имени DNS; поддерживает пользовательские пакеты Heartbeat + пакет регистрации.
Основное назначение преобразователя, организация канала связи для оборудования с портом RS485 по каналам Ethernet

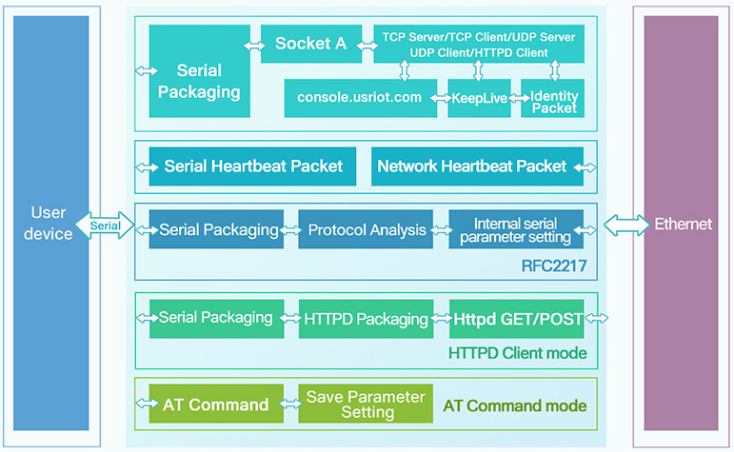

Функциональная диаграмма модуля
Типы режимов работы порта преобразователя USR-DR301

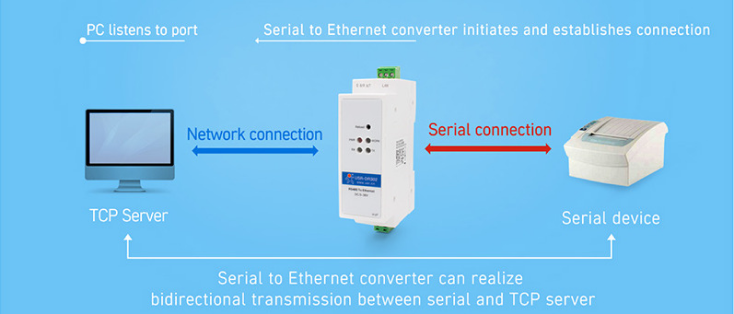

TCP client
Преобразователь последовательного интерфейса в Ethernet USR-DR302 инициирует TCP-соединение с IP-адресом назначения, который настроен пользователем, а преобразователь последовательного интерфейса в Ethernet будет постоянно пытаться восстановить соединение, пока TCP-соединение не будет установлено.
TCP server
Преобразователь последовательного порта в Ethernet USR-DR302 контролирует установленный порт и ожидает соединения TCP-клиента. Данные с последовательного устройства будут переданы всем успешно подключенным клиентам через Ethernet.
UDP client
USR-DR302 обменивается данными только с целевым интерфейсом целевого IP..

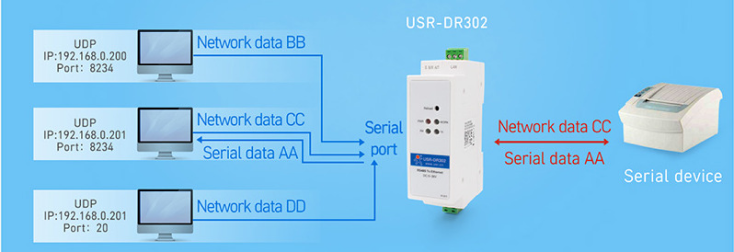

UDP server
USR-DR302 может автоматически передавать данные на последнее переданное устройство после получения данных, что подходит для много потоковых устройств, которым необходимо обмениваться данными с USR-DR302.

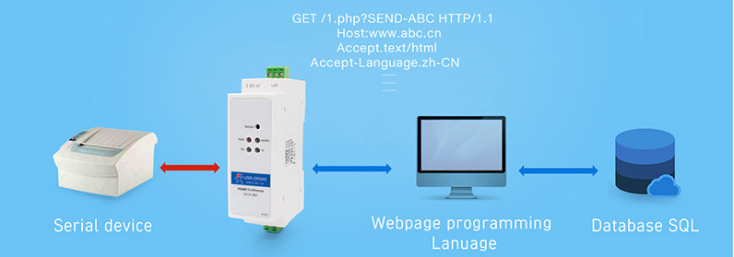

режим httpsD
DR302 поддерживает функцию передачи последовательных данных на указанный сервер в виде httpsD (GET / POST).

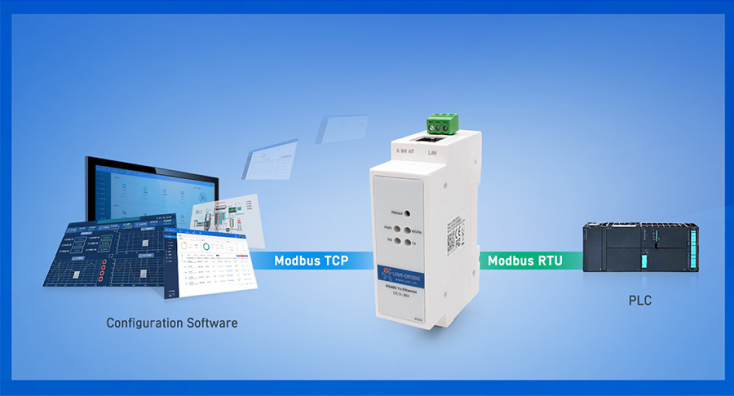

В данной модели преобразователя, реализована функция работы с протоколом ModBus, что позволяет осуществлять работу с промышленными контроллерами и PLC, имеющие интерфейс RS485
другие возможности преобразователя:

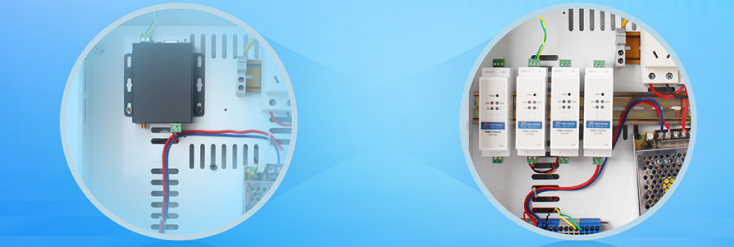

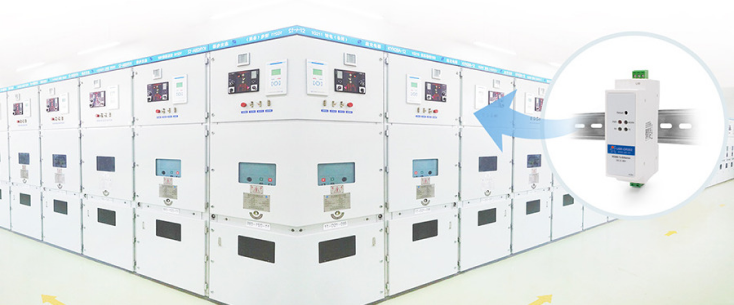

Удобство размещения в щитах автоматики и управления, повышает культуру монтажа
Корпус выполнен из пожаробезопасного материала и обеспечивает малые габаритные размеры и безопасность
Некоторые виды применения преобразователя USR-DR302
Используются в дата центрах для мониторинга и управления за источниками бесперебойного питания и переферийным оборудованием с интерфейсом RS485

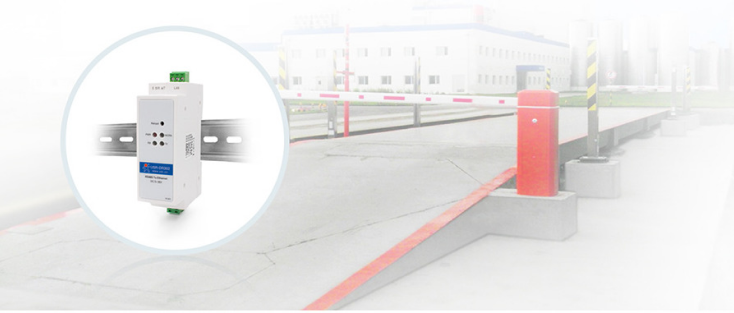

В системах контроля доступом

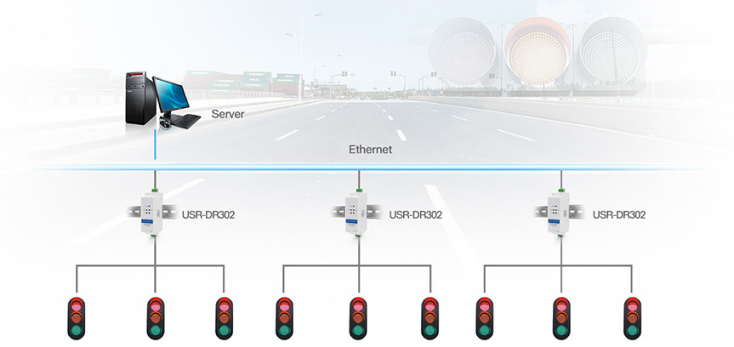

В системах управления светосигнальной аппаратурой дорожной инфраструктуры
Преобразователя DR302 применяется в разных проектах где требуется обеспечить надёжную связь и широкий функционал, некоторые проекты и решения мы освещаемв разделе «Примеры применения»
